2022年8月31日下午，引熱入安長輸供熱管網工程跨越南水北調中線總干渠管道橋，在四套同步、自動連續系統牽引下，歷經90分鐘精密施工，完成高空轉體90°，實現了兩座單重8000噸、單長64米的跨渠管道橋在南水北調總干渠上空的精準對接。

　　本次施工的順利完成，是在南水北調中線總干渠上實現連續梁橋轉體的第一次，也標志著豫水設計公司首次承擔的轉體建筑物勘察設計項目關鍵環節取得圓滿成功。

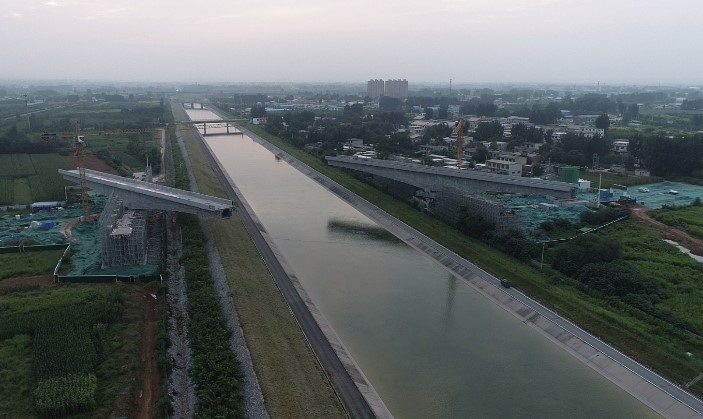

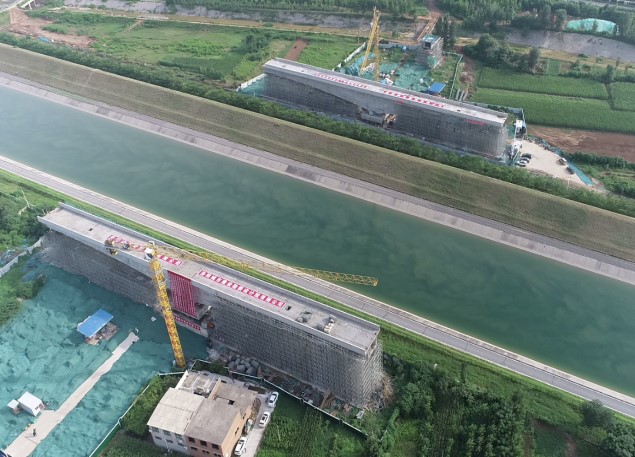

轉體施工中的跨渠管道橋

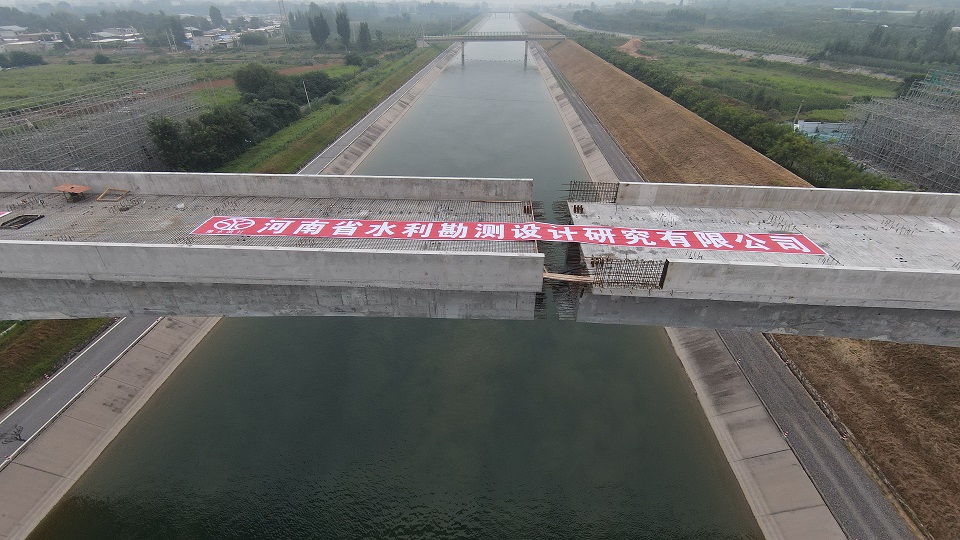

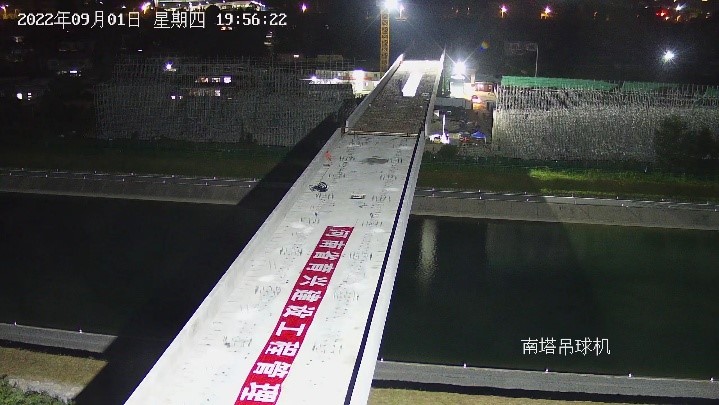

跨渠管道橋轉體施工后精準對接

項目背景

　　“南水北調工程事關戰略全局、事關長遠發展、事關人民福祉”，南水北調中線工程自2014年12月正式通水以來，累計調水約超過500億m³，惠及沿線人口8500萬。

　　引熱入安長輸供熱管網工程跨越南水北調總干渠項目，是豫水設計公司擔綱的勘察設計總承包項目。為確保安陽市2022年度冬季城市供暖，按照計劃，必須在2022年11月初實現管網貫通。

　　作為引熱入安長輸供熱管網工程的控制性環節，跨越總干渠項目必須確保南水北調“運行安全、工程安全、水質安全”三條安全底線，必須確保滿足工期節點要求，而傳統的懸澆掛籃施工難以有效滿足各方面要求，作為勘察設計總承包項目的牽頭方，豫水設計公司必須探索研究出一種安全可靠、施工快捷的跨越南水北調總干渠技術方案，一項重大技術挑戰擺在了豫水設計人的面前。

技術創新

　　經過項目技術團隊一系列刻苦攻關，最終確定了在南水北調中線總干渠上采用連續梁結構轉體施工的技術方案，有力地保證了總干渠“運行安全、工程安全、水質安全”和施工安全，大大縮短了工期。

　　本項目橋梁上部采用三跨預應力混凝土變截面連續箱梁結構，跨徑組合為75+130+75m，總長280m，橋?qū)?m，先滿堂支架澆筑，后轉體施工，從而將對總干渠工程、運行產生的影響降至最低;轉體施工前，橋面及護欄均施工完成，有效減少施工對總干渠水質影響;相比于掛籃施工方案，轉體施工工期由15個月縮短到10個月。

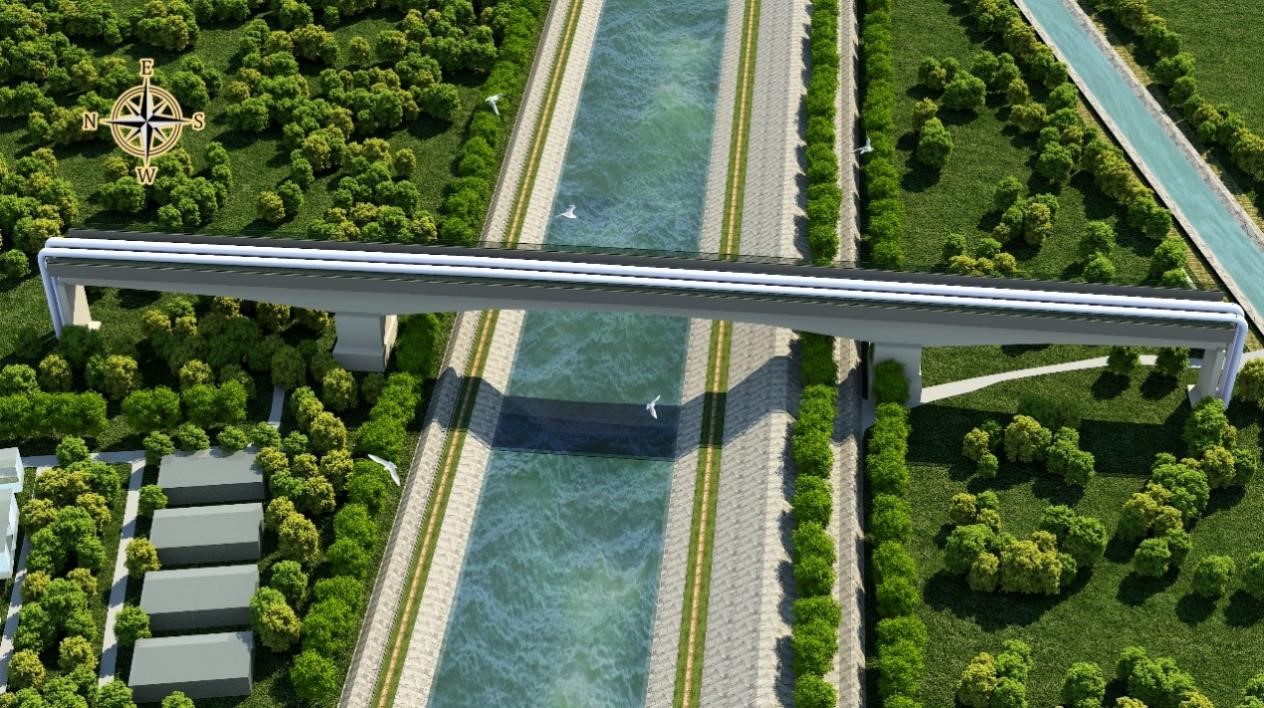

項目完工后的效果圖

　　除上述技術創新外，本項目技術團隊還需要解決“小尺寸、大荷載”的技術難點。本項目中，需要在寬度9m(相當于2車道寬度)的管道橋橋面上敷設兩根直徑1.6m的供熱管道(相當于5車道荷載),這就要求橋梁具備較強的承載能力。換言之，本項目有限的橋梁結構尺寸下預應力配置必須異于常規橋梁，才能滿足上述嚴苛的荷載要求。

　　針對以上難點，項目設計人員攻堅克難，在橋梁施工工序、箱梁節段劃分及預應力鋼束布置等方面精心設計、敢于創新。創造性提出和采用一系列方法、措施：采用底板錨固、腹板外設置齒塊等方案，完美解決了大荷載條件下箱梁鋼束布置困難的問題;設計人員利用BIM技術三維協同設計，直觀便捷地開展結構復雜部位的碰撞檢查，大大確保設計參數與型式的準確性;橋梁轉體防傾覆系統設計中，強化支撐系統及過轉糾正措施，確保了轉體施工的順利實施。

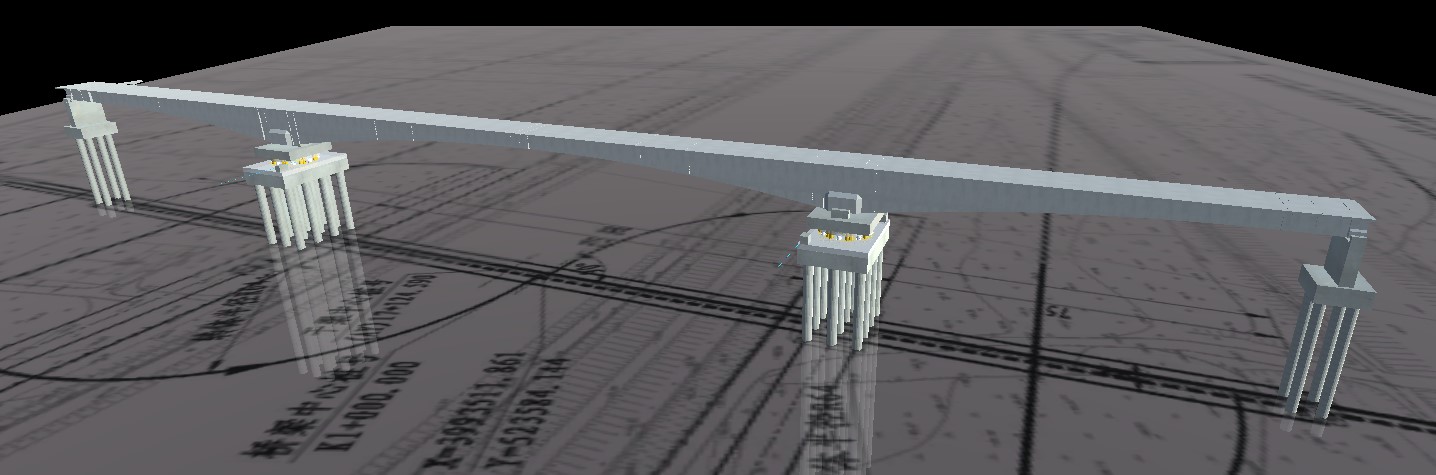

項目三維協同設計圖

管理創新

　　豫水設計公司工程管理院負責項目管理工作，把重心放在項目策劃和實施階段，集中力量分析管道橋工程實施的難點、工程風險、疫情防控壓力等，科學合理的制定管理計劃，充分發揮南水北調中線總干渠工程主設單位的技術優勢，開發了基于BIM和大數據技術的項目信息化管理平臺，建立了工程三維虛擬模型，融合現場各維度的管理數據，為管理決策提供實時、便捷、高效的信息化技術支撐。

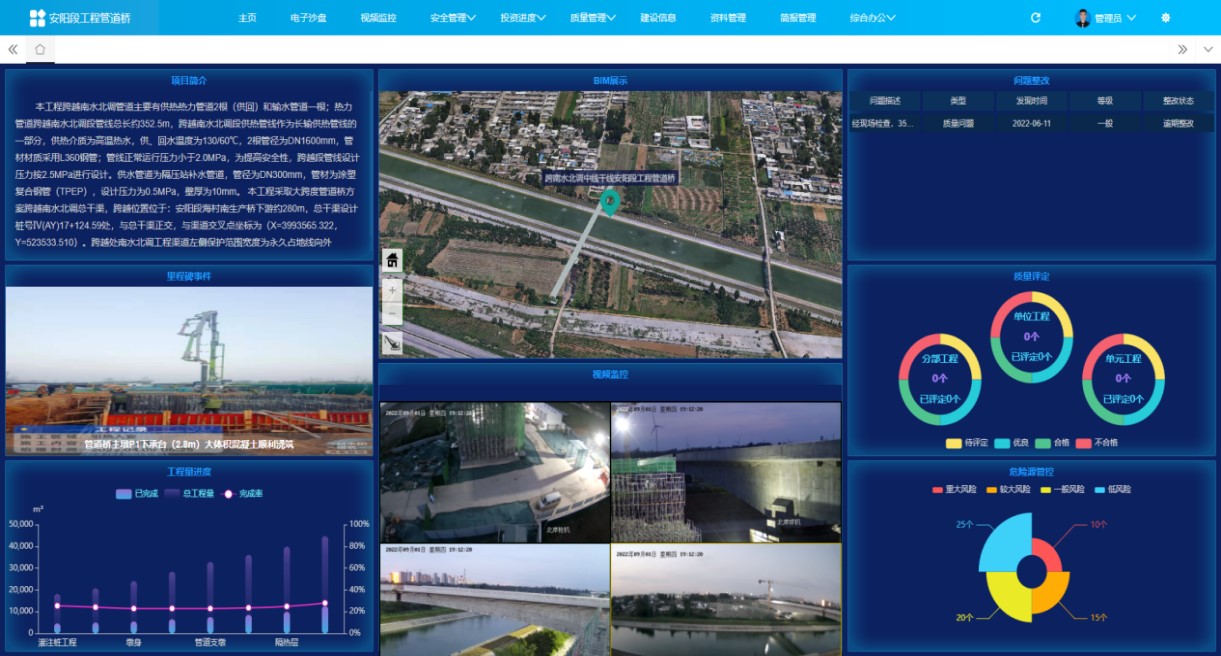

項目信息化管理平臺

　　借助于豫水設計公司開發的項目信息化管理平臺，各參建方能夠及時有效處理項目管理過程中的設計管理、進度管理、質量管理、安全管理、資料管理等常見問題，在保證南水北調中線總干渠工程“三大安全”的前提下，順利完成管道橋工程工期、質量、投資三大目標，有力保障今冬安陽市區居民供暖的民生大計。

　　本項目的成功實施，充分展示出公司在EPC工程總承包領域的技術和管理實力，進一步體現了以勘察設計為龍頭主導的工程總承包模式的優越性。

結語

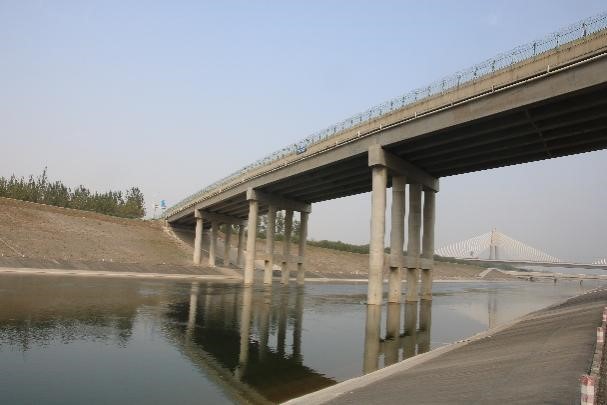

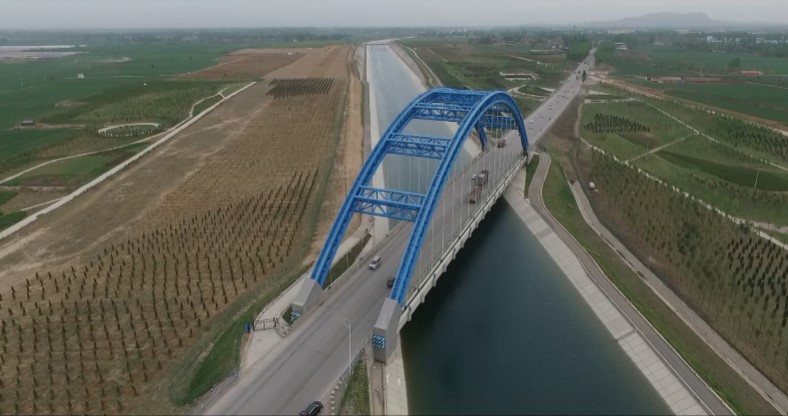

　　從南水北調中線工程建設期到現階段的運行期，豫水設計公司先后承擔完成河南段總干渠近600余座跨渠橋梁工程設計或穿越安全評價工作，勘察設計實力和技術創新能力均取得了持續提升。從初期的普通混凝土簡支梁橋到預應力連續梁橋，從單跨連續梁橋到鋼管拱橋，從大跨懸澆連續梁橋到本項目轉體梁橋，豫水設計技術團隊在孜孜探索中不斷前行，在勇于創新中不斷發展。

　　作為承擔過南水北調中線工程的主要勘察設計單位之一，豫水設計公司廣大技術人員時刻牢記“三個事關”、堅守“三個安全”、扛起“三個責任”，以技術創新和管理創新，為進一步實現南水北調工程高質量發展，持續貢獻豫水設計智慧和豫水設計方案!

項目技術和管理團隊部分人員
